比如30平方的P16的全彩LED顯示屏，先計算箱體的數量及電源的數量.常規下電源數量為：152個，5V40A，那么單個電源的功率就是200W，152*200W就是30400W，用380V的電，那么就是功率除以電源得出來的是電流.30400W/380V=80A，然后加上一些像空調之類的輔助設備.大概在35KW，電源就在90A左右，然后再來查多少平方的線可以帶90A以上的電流.我們查到25平方的線，可以帶100A的電流，所以選用25平方的電源線

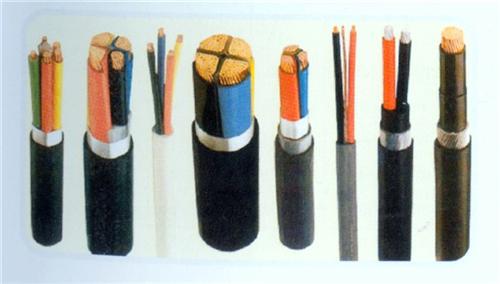

　　銅芯電線電纜載流量標準

　　電纜載流量口決：

　　估算口訣：

　　二點五下乘以九，往上減一順號走。

　　三十五乘三點五，雙雙成組減點五。

　　條件有變加折算，高溫九折銅升級。

　　穿管根數二三四，八七六折滿載流。

　　說明：

　　本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是”截面乘上一定的倍數”來表示，通過心算而得?！岸c(diǎn)五下乘以九，往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm’導線，載流量為 2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、 25×4?！叭宄巳c(diǎn)五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3.5倍，即35×3.5=122.5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍;95、 120mm”導線載流量是其截面積數的2.5倍，依次類推?！皸l件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于 25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可;當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。

　　計算電纜載流量選擇電纜(根據電流選擇電纜)：

　　導線的載流量與導線截面有關，也與導線的材料、型號、敷設方法以及環境溫度等有關，影響的因素較多，計算也較復雜。各種導線的載流量通常可以從手冊中查找。但利用口訣再配合一些簡單的心算，便可直接算出，不必查表。

　　1. 口訣 鋁芯絕緣線載流量與截面的倍數關系

　　10下五，100上二，

　　25、35，四、三界，.

　　70、95，兩倍半。

　　穿管、溫度，八、九折。

　　裸線加一半。

　　銅線升級算。

　　說明 口訣對各種截面的載流量(安)不是直接指出的，而是用截面乘上一定的倍數來表示。為此將我國常用導線標稱截面(平方毫米)排列如下：

　　1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185

(原文轉自：慧聰LED屏網)
